2025 vmware esxi vsphere 8.0 u3 Standalone hosts How to enable tls1.3?

因為客戶的資安需求要從預設的 TLS 1.2 升級至更安全、更高效的 TLS 1.3。
內容涵蓋系統預設狀況、修改 TLS profile、調整管rhttpproxy 設定。
最後使用 openssl 、 sslscan 、Google Chrome瀏覽器工具驗證協議版本是否為TLS1.3。
以下請參考如何設定吧!

閱讀全文

文章目錄

前置作業

先確認vmware esxi版本是否升級到8.0 Update 3，因為從 8.0 Update 3 開始，vSphere 透過 TLS 設定檔支援 TLS 1.3 和 1.2。
TLS 設定檔簡化了 TLS 參數的管理，並提高了可維護性。
以下操作為vmware esxi 8.0 Update 3以上版本的操作

tls1.3現況檢查

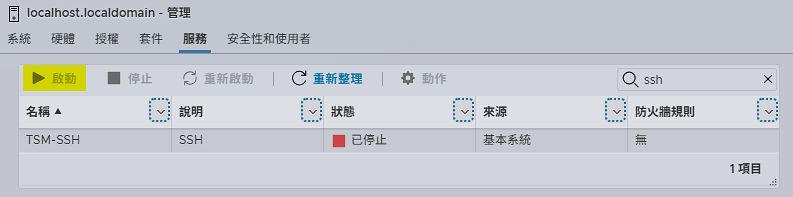

瀏覽器開啟esxi管理後台，啟用ssh服務

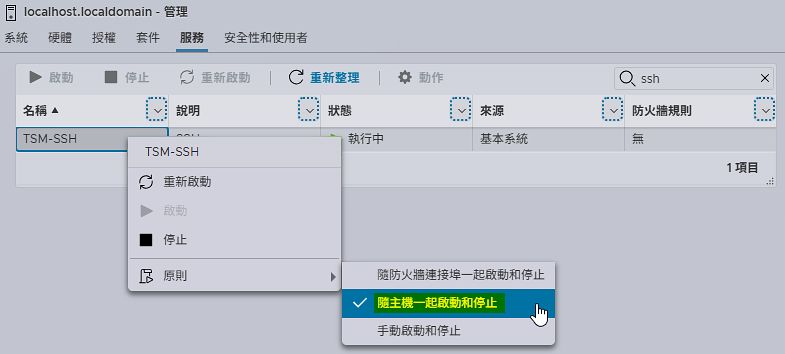

因為要多次重開機，建議SSH隨主機一同開啟

使用putty等工具ssh連入esxi
確認目前的tls server、tls client套用的是哪一中Profile

確認tls server Profile

esxcli system tls server get

[root@localhost:~] esxcli system tls server get
   Profile: COMPATIBLE
   Cipher List: <profile default>
   Cipher Suite: <profile default>
   Groups: <profile default>
   Protocol Versions: <profile default>
   Reboot Required: false

確認tls client Profile

esxcli system tls client get

[root@localhost:~] esxcli system tls client get
   Profile: COMPATIBLE
   Cipher List: <profile default>
   Cipher Suite: <profile default>
   Groups: <profile default>
   Protocol Versions: <profile default>
   Reboot Required: false

調整Profile

tls server、tls client Profile改成MANUAL

[root@localhost:~] esxcli system tls server set --profile MANUAL
[root@localhost:~] esxcli system tls client set --profile MANUAL

Profile中Protocol Versions 改成tls1.3

[root@localhost:~] esxcli system tls client set --protocol-versions tls1.3
[root@localhost:~] esxcli system tls server set --protocol-versions tls1.3

檢查修改結果

查詢tls server

[root@localhost:~] esxcli system tls server get
   Profile: MANUAL
   Cipher List: ECDHE+AESGCM:ECDHE+AES
   Cipher Suite: TLS_AES_128_GCM_SHA256:TLS_AES_256_GCM_SHA384
   Groups: prime256v1:secp384r1:secp521r1
   Protocol Versions: tls1.3
   Reboot Required: true

查詢tls client

[root@localhost:~] esxcli system tls client get
   Profile: MANUAL
   Cipher List: ECDHE+AESGCM:ECDHE+AES
   Cipher Suite: TLS_AES_128_GCM_SHA256:TLS_AES_256_GCM_SHA384
   Groups: prime256v1:secp384r1:secp521r1
   Protocol Versions: tls1.3
   Reboot Required: true

esxi重開機

reboot

tls1.3驗證

驗證工具可以用openssl 與 sslscan 工具或者是Google Chrome瀏覽器來驗證。

sslscan

sslscan.exe esxi_IP

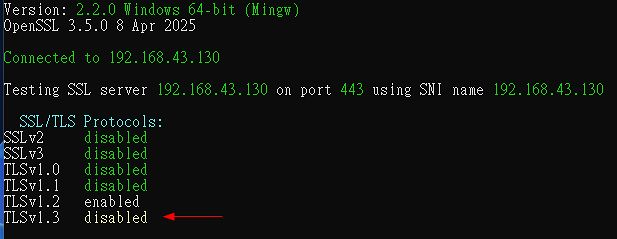

可以看到改完Profile為MANUAL並指定Protocol Versions: tls1.3後
透過工具查詢TLS1.3 還是disabled

在vSphere TLS Configuration文件最後一段提到port 443 uses TLS 1.2
如果要修改為TLS 1.3 on port 443需參考Enabling non-FIPS TLS 1.3 on port 443 in ESX.

rhttpproxy修改

Step 1: Get current configuration to a json file.

[root@localhost:~] configstorecli config current get -c esx -g services -k rhttpproxy -o rhttpproxy-cfg.json
Data written to rhttpproxy-cfg.json

Step 2: Edit JSON file, add protocols field like below.

[root@localhost:~] vi rhttpproxy-cfg.json

內容修改如下

{
  "vmacore": {
    "ssl": {
      "protocols": "tls1.3"
    }
  }
}

Step 3: Set the new configuration.

[root@localhost:~] configstorecli config current set -c esx -g services -k rhttpproxy -j rhttpproxy-cfg.json
Set: completed successfully

Step 4: Restart rhttpproxy to apply the configuration.

[root@localhost:~] /etc/init.d/rhttpproxy restart
VMware HTTP reverse proxy stopped.
VMware HTTP reverse proxy started.

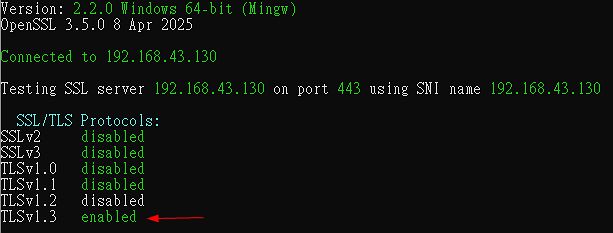

再次驗證

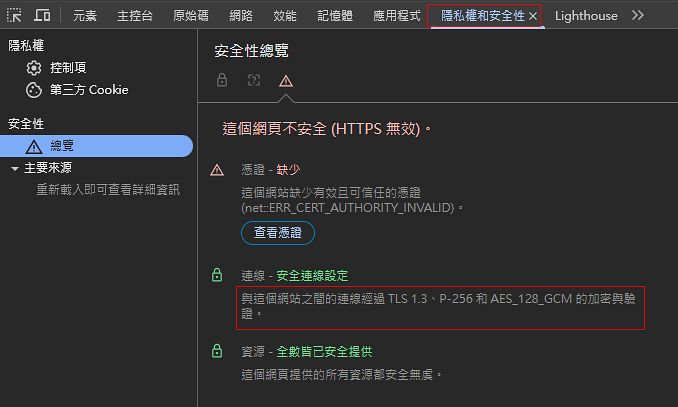

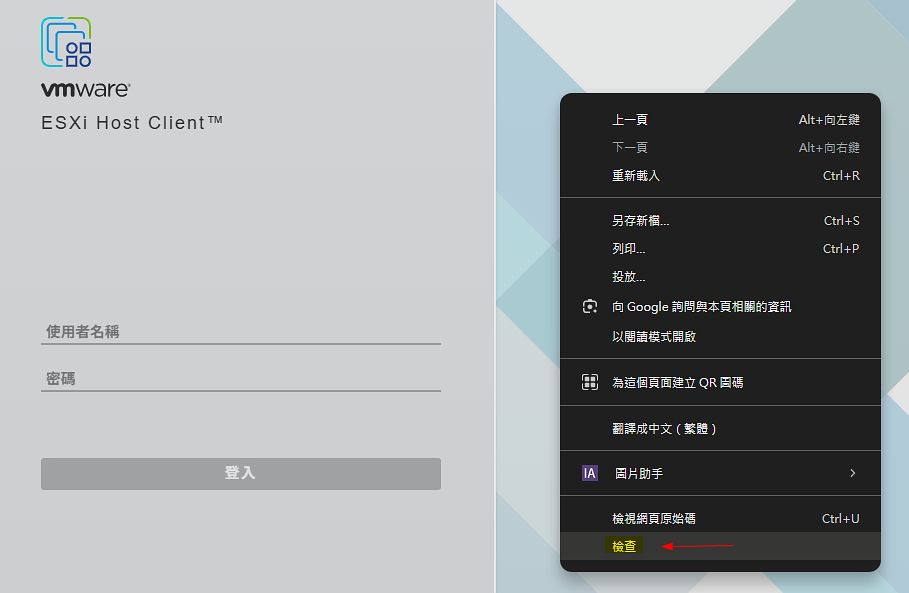

Google Chrome瀏覽器來驗證

備註
